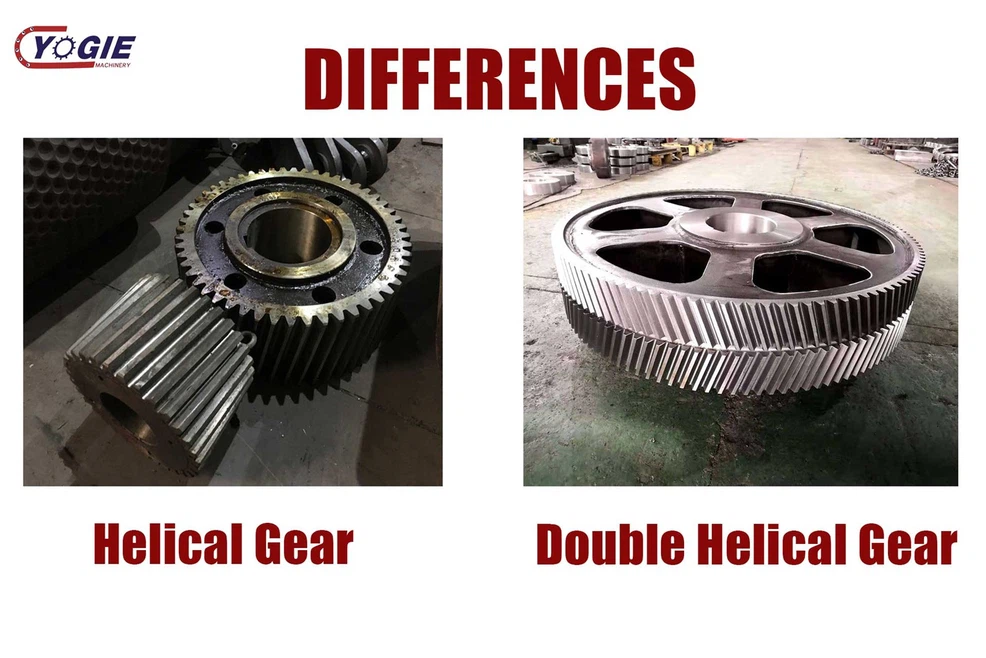

Los engranajes helicoidales y los engranajes helicoidales dobles son tipos de engranajes utilizados en sistemas mecánicos, pero difieren en la disposición y el diseño de sus dientes.Estas son las diferencias clave entre los engranajes helicoidales y los engranajes helicoidales dobles:
disposición de los dientes
Engranajes helicoidales:En los engranajes helicoidales, los dientes están inclinados formando un ángulo con respecto al eje del engranaje. Este ángulo se llama ángulo de hélice. El ángulo de la hélice puede variar y es responsable del suave engrane de los engranajes, lo que reduce el ruido y la vibración.
Engranajes helicoidales dobles:También conocidos como engranajes en espiga, los engranajes de doble hélice tienen dos juegos de dientes que son imágenes especulares entre sí, formando una V. Este diseño elimina el empuje axial, que es una fuerza a lo largo del eje del engranaje que tiende a separar los engranajes. La disposición de doble hélice anula las fuerzas axiales, proporcionando una mejor distribución de la carga.
empuje axial
Engranajes helicoidales:Debido al ángulo de la hélice, los engranajes helicoidales generan un empuje axial durante el funcionamiento. Este empuje axial debe abordarse mediante cojinetes de empuje u otros mecanismos.
Engranajes helicoidales dobles:El diseño de doble hélice anula inherentemente el empuje axial, lo que da como resultado un sistema de engranajes que no requiere cojinetes de empuje adicionales.
complejidad de fabricación
Engranajes helicoidales:Los engranajes helicoidales son relativamente más sencillos de fabricar en comparación con los engranajes helicoidales dobles.
Engranajes helicoidales dobles:La fabricación de engranajes de doble hélice es más compleja debido a la necesidad de crear los dientes en forma de V y asegurar una correcta alineación.
ruido y vibración
Engranajes helicoidales:Los engranajes helicoidales generalmente producen menos ruido y vibración en comparación con los engranajes rectos debido al engrane gradual de los dientes.
Engranajes helicoidales dobles:Los engranajes helicoidales dobles, con su diseño de doble hélice, reducen aún más el ruido y la vibración, lo que los hace adecuados para aplicaciones donde minimizar estos factores es crucial.
aplicaciones
Engranajes helicoidales:Comúnmente utilizado en diversas aplicaciones, incluidas transmisiones automotrices, maquinaria industrial y sistemas de transmisión de energía.
Engranajes helicoidales dobles:Se encuentra en aplicaciones donde la eliminación del empuje axial es esencial, como cajas de engranajes de servicio pesado y aplicaciones de alto torque.
resumen
En resumen, mientras que los engranajes helicoidales tienen un ángulo de hélice único y generan empuje axial, los engranajes helicoidales dobles presentan un diseño de doble hélice que anula el empuje axial y ofrece beneficios adicionales en términos de distribución de carga y reducción de ruido. La elección entre los dos depende de los requisitos específicos de la aplicación.
