La cabeza del martillo triturador, la definición precisa debe ser la cabeza del martillo trituradora del martillo, la cabeza del martillo es uno de los componentes centrales de la trituradora del martillo, dispuesta en el eje del martillo del rotor de la trituradora, la cabeza del martillo golpea directamente la trituradora a alta velocidad El material finalmente se rompe en el tamaño apropiado del material.
Introducción básica
Los martillos trituradores del mercado se pueden dividir en dos tipos según el proceso de fabricación: fundición y forja, pero su resistencia al desgaste es diferente. Debido al material roto, el cabezal necesita una buena resistencia al desgaste y el mango necesita una resistencia suficiente. Generalmente se forma por forjado o fundición con acero aleado, acero de alto manganeso, acero fundido y compuesto bimetálico de hierro fundido de alto cromo. El proceso de tratamiento térmico correspondiente es más económico. El martillo triturador se puede dividir en clases según el material: cabeza de martillo de acero al manganeso alto, cabeza de martillo bimetálica, cabeza de martillo compuesta, cabeza de martillo de diente de oro grande, cabeza de martillo de aleación de cromo medio, cabeza de martillo de aleación dura, etc. El factor principal es El contenido de sílice. La tecnología en la industria moderna muestra que el uso de martillos de carburo cementado funciona bien en la resistencia al desgaste.
Clasificación de cabeza de martillo
Martillo forjado plegable . El martillo triturador de forja es adecuado para triturar guijarros, ganga de carbón, piedra caliza, etc. El cabezal del martillo triturador de forja está hecho de acero para ruedas de tren de alta calidad (material 65Mn, buena resistencia al impacto, resistencia fuerte, buena resistencia al desgaste, no es fácil de romper). La máquina de forja se usa para la forja repetida por forja de metal para obtener ciertas propiedades mecánicas. Una cierta forma y tamaño, después de un método especial de tratamiento térmico de enfriamiento, para garantizar una alta dureza y una alta resistencia al desgaste del área de trabajo del martillo. Mediante el forjado se pueden eliminar defectos tales como la holgura por fundición causada por el metal en el proceso de fundición, optimizar la microestructura y, al mismo tiempo, las propiedades mecánicas de las piezas forjadas son generalmente superiores a las de las piezas fundidas debido a la conservación del material completo. Líneas de flujo de metal. Los usuarios prefieren los martillos de forja debido a su bajo precio, economía y durabilidad.

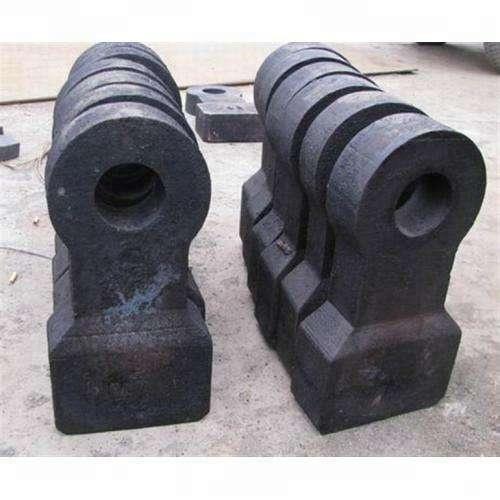

Martillo de acero de alto contenido en manganeso . Cabeza de martillo resistente al desgaste de acero al manganeso de alta aleación, calidad confiable, resistencia al desgaste es tres veces mayor que la del acero al manganeso tradicional. El martillo triturador se usa ampliamente en la trituradora de piedra caliza a gran escala que soporta la nueva línea de producción de cemento de proceso seco.
Mn13, Mn13Cr2 y Mn18Cr2. Es adecuado para condiciones de fuerte impacto tales como placas de dientes, paredes rodantes, paredes rotas y dientes de excavadoras grandes de trituradoras grandes y medianas. También se puede utilizar como molino de bolas, molino semiautógeno y forro autolimpiante.
Con el desarrollo continuo de materiales resistentes al desgaste, el acero con alto contenido de manganeso se ha vuelto poco adecuado para el desarrollo de la moderna industria de la fundición. Reemplazado por acero al cromo molibdeno, hierro fundido de alto cromo y hierro fundido duro de níquel. Sin embargo, las características de alta tenacidad del acero de alto manganeso no son comparables con otros materiales resistentes al desgaste.
El martillo triturador de acero de alto manganeso tiene buena dureza, buena fabricación y bajo precio. Su característica principal es que bajo la acción de un gran impacto o tensión de contacto, la capa superficial producirá rápidamente un endurecimiento por trabajo, y su índice de endurecimiento por trabajo es más alto que el de otros materiales. -7 veces, la resistencia al desgaste ha mejorado mucho. Sin embargo, la cabeza de martillo de la trituradora de acero de alto manganeso tiene altos requisitos en cuanto al rendimiento general de la trituradora. Si la fuerza de impacto físico es insuficiente o el esfuerzo de contacto es pequeño en el trabajo real, la superficie no puede endurecerse mediante el endurecimiento por trabajo, de modo que no ejerce su resistencia al desgaste adecuada. Sexo. Por lo tanto, la mayoría de los clientes deben seleccionarse de acuerdo con los parámetros reales del equipo antes de su uso y, si es necesario, el equipo puede modificarse para maximizar los beneficios económicos.
Martillo de aleación de cromo alto plegado . La trituradora de aleación de sorgo tiene una excelente dureza y es un material de alta calidad resistente al desgaste. Se ha utilizado ampliamente en trituradoras finas (máquinas de fabricación de arena de tercera generación) y trituradoras de impacto que soportan marcos de martillo, pero alta resistencia de aleación de cromo. Pobre, es propenso a romperse sin el soporte del bastidor del martillo. El cabezal de martillo compuesto de alto cromo, es decir, el mango del martillo usa acero de alto manganeso, el área de trabajo del cabezal del martillo utiliza una aleación de alto cromo, y los dos se combinan para hacer que el cabezal del martillo tenga una gran dureza, y el mango del martillo tiene una gran resistencia , y los dos tipos son totalmente utilizados. Las ventajas respectivas del material superan las deficiencias de un solo material y cumplen los requisitos de rendimiento del martillo. Es especialmente adecuado para la trituración de materiales de alta dureza, como piedra de cuarzo y basalto. Sin embargo, su proceso de fabricación es complicado, los requisitos del proceso son estrictos y el precio es alto.
Martillo de carburo plegable . Comparado con otros materiales, el martillo de aleación dura tiene mayor dureza, resistencia a la flexión e impacto, resistencia a la fatiga por calor, buena dureza al calor y bajo costo. Soluciona las grietas y el desoldado de materiales con alto contenido de manganeso. Problemas como colapso, caída de bloques, etc.
1. La resistencia al desgaste ultraalta es más de 20 veces mayor que la del martillo de acero de alto manganeso
2. Tiene buena resistencia al choque mecánico y al choque térmico.
3, una amplia gama de aplicaciones, básicamente se puede adaptar a toda la industria de la trituración.
Causa del daño
El martillo triturador es propenso a romperse y desgastarse, lo que resulta en una variedad de razones:
1. El tamaño de la alimentación está muy por encima del límite máximo.
2. Cuando se lanza el martillo, la calidad es inexacta.
3. El material acumulado dentro de la trituradora no se limpió a tiempo, y el martillo se sometió a un desgaste severo cuando se volvió a encender.
Características de presentación
1. El impacto en el material ha aumentado. Dado que el centro de gravedad del martillo triturador de martillos se mueve hacia afuera en la dirección radial del radio de giro, la velocidad del martillo aumenta durante la operación. La energía de impacto del martillo triturador martillo en el material aumenta, lo que mejora el efecto de trituración.
2. La cantidad de desgaste efectivo de la cabeza del martillo trituradora de martillo se incrementa. El peso del martillo generalmente se calcula como 27 kilogramos, y la cantidad de desgaste efectivo es de un tercio, es decir, 9 kilogramos. El cambio de peso total mejorado de la estructura es pequeño, y la cantidad de desgaste efectivo es de 16 kg. La cabeza de martillo mejorada es equivalente a los dos conjuntos antes de la mejora, lo que reduce el costo de uso.
3. Reducir el tamaño de descarga y aumentar el tiempo de producción. Después de la mejora, la longitud desde el extremo del orificio de la suspensión hasta el extremo del martillo es de 350 mm a 360 mm, el diámetro de rotación es de aproximadamente 1250 a 1270 mm, y el espacio entre el martillo y la carcasa del martillo. La trituradora de martillos se reduce de 25 mm a 15 mm. Por lo tanto, el tamaño de partícula de descarga puede cambiarse del polvo original de 20 mm o menos, 25% a 8-10 mm, 60% en polvo, lo que mejora considerablemente el efecto de trituración de la trituradora, mejorando así el tiempo de producción de la trituradora. .
4. Mejora el efecto de molienda. Después de la trituración secundaria de materiales como la piedra caliza, es necesario estudiar el consumo de energía y la eficiencia. La eficiencia de trituración es superior a la eficiencia de molienda y el consumo de energía es pequeño. Por lo tanto, se requiere y se espera que la piedra caliza sea rota y menos pulida. El tamaño de descarga de 8-10 mm, 60% del polvo, mejoró enormemente el efecto de producción de la máquina de polvo. La producción es de 16 toneladas por hora y 16 toneladas por hora, lo que reduce el costo de producción de la comida cruda.
Parámetros técnicos
La vida útil del martillo también está relacionada con los parámetros técnicos de la trituradora, el más importante de los cuales es la potencia y la velocidad del rotor. Estos dos parámetros reflejan directamente la velocidad lineal y la fuerza de impacto del martillo. No solo están relacionados con la capacidad de producción de la trituradora, sino también con el grado de endurecimiento por impacto del martillo. El martillo con buen endurecimiento por impacto tendrá una vida útil prolongada. La velocidad del rotor es demasiado baja, no solo la baja capacidad de producción, sino también la baja energía cinética, lo que resulta en un pobre endurecimiento por impacto del martillo y una pobre resistencia al desgaste; la velocidad del rotor es demasiado alta, aunque el martillo puede obtener un mejor endurecimiento por impacto y productividad del equipo. Al mismo tiempo, también causará un fuerte desgaste del martillo, la correa y el forro, lo que también será perjudicial para la vida útil del martillo y aumentará significativamente el consumo de energía. Por lo tanto, se debe determinar una velocidad de rotación razonable para mejorar el grado de endurecimiento por impacto en la etapa inicial del trabajo del martillo y reducir el desgaste del martillo.
Las condiciones de alimentación incluyen: 1 tamaño de alimentación y dureza; 2 modos de alimentación de la trituradora de martillo. Lo primero se relaciona con si la trituradora encontrará el impulso de impacto cuando el material y el martillo golpeen el material. Esto último causará la diferencia del material al rotor debido a los diferentes modos de alimentación, y también afectará el impulso de impacto cuando el martillo golpea el material. Cuando el peso del martillo y la velocidad del rotor son constantes, el impulso de colisión del martillo es proporcional a la calidad del material y la caída, y la magnitud del impulso de colisión está directamente relacionada con el grado de endurecimiento del trabajo y la resistencia al desgaste del martillo. Por lo tanto, el tamaño de partícula de la trituradora de martillos grande no debe ser demasiado pequeño, y la velocidad del equipo de alimentación debe ser mayor. También. El contenido excesivo de humedad del material también tendrá un cierto impacto en la vida útil del martillo. Si el contenido de agua es demasiado alto, los materiales se unen fácilmente en una masa, lo que provoca la acumulación de materiales y agrava el desgaste del martillo.
Vida de servicio
1. Según el modelo de diseño, el tamaño de la alimentación debe controlarse correctamente, y está estrictamente prohibido ingresar a la máquina más allá del tamaño máximo de diseño.
2. Seleccione el equipo de alimentación adecuado, como la alimentación con alimentador de placas o vibrador para garantizar una alimentación uniforme y estable, evitando el impacto en el equipo y el funcionamiento ineficaz debido a una alimentación desigual.
3. Debido al error en la calidad de la fundición del martillo, el martillo debe invertirse y girarse de acuerdo con la corriente en el proceso de uso, de modo que el martillo esté bien desgastado y el rotor esté equilibrado.
4. Es mejor pesar el nuevo martillo cuando se reemplaza. Se divide en varios grupos según la calidad media. Los requisitos de calidad de cada grupo son iguales. De lo contrario, el desequilibrio del rotor causará vibración al arrancar.
5. Cuando estacione, verifique la separación entre la cabeza del martillo y la barra de la pantalla, entre la barra de la pantalla y la barra de la pantalla, ajústela si es necesario y reemplace la barra de la pantalla regularmente. Debido a que el costo del martillo es más alto que el del tamiz, el nuevo tamiz puede usar de 4 a 5 martillos más que el tamiz anterior.
6. El marco del martillo de la trituradora de martillo está hecho de acero fundido y tiene menos contacto con el material. Sin embargo, cuando el metal o la placa de revestimiento caen dentro de la trituradora, es fácil causar daños o doblar la placa del martillo central. Caída, de lo contrario es fácil perder el martillo y provocar vibraciones.
7. El disco de martillo de borde del bastidor del martillo y la placa lateral de la carcasa están sujetos al impacto del material, y el desgaste del disco de martillo es grave. Para prolongar la vida útil del disco lateral, se puede soldar en la superficie circunferencial del disco lateral y en el lado cercano al panel lateral. Capa de desgaste
8. Debido a la fricción durante la operación, el diámetro del eje en ambos extremos del husillo es fácil de usar. Al instalar, agregue dos manguitos de bujes en el diámetro del eje para proteger el diámetro del eje en el eje.
9. Después de que el rodamiento se desgasta, debe repararse y marchitarse a tiempo. Después de desgastar el rodamiento, se debe raspar el casquillo del cojinete de acuerdo con el nuevo tamaño, y se debe ajustar el grosor de la junta para mantener un espacio razonable para formar una película lubricante efectiva.
10. La potencia y la velocidad del rotor, además de estar directamente relacionadas con la capacidad de producción de la trituradora, también está relacionada con el grado de endurecimiento del martillo, para extender la vida útil del martillo de la trituradora, pero también para distinguir el material. del martillo, para acero con alto contenido de manganeso El martillo del material debe asegurarse de que tenga una fuerza de impacto lo suficientemente grande, pero para el martillo de alto contenido en cromo, es todo lo contrario, debe controlarse para que no tenga un impacto excesivo.
11. Es necesario limpiar regularmente las partes acumuladas de la trituradora. Debido a la acumulación de materiales, el martillo de la trituradora estará sujeto a una fuerte fricción y desgaste, y la vida útil se reducirá drásticamente.
