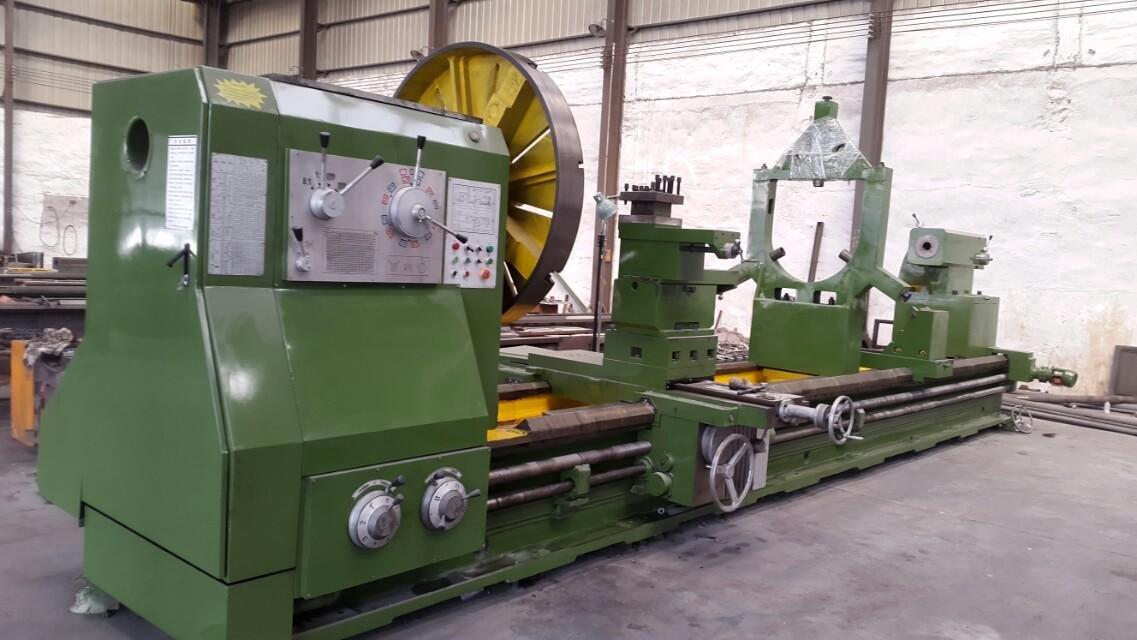

Torno horizontal
Un torno horizontal se utiliza principalmente para girar una pieza giratoria con una herramienta de torneado. En el mecanizado también se pueden utilizar tornos, fresas, escariadores, escariadores, roscas, matrices y herramientas de moleteado.
Características del torno
1. La bancada, la bancada y el cárter de aceite del torno adoptan la estructura de fundición integral, alta rigidez y buena resistencia a los golpes, que está en línea con las características de las máquinas herramienta de corte de alta velocidad.
2. La caja de la cabecera de la cama adopta tres estructuras de soporte, los tres soportes son rodamientos de rodillos cónicos, el husillo es fácil de ajustar, la precisión de rotación es alta y la retención de precisión es buena.
3. La caja de alimentación está equipada con un mecanismo de conversión de hilo métrico, y la selección del tipo de hilo es conveniente y confiable.
4. Hay un dispositivo de seguridad de embrague cónico en la caja deslizante para evitar daños en las piezas después de la sobrecarga automática de la herramienta.
5. Hay un dispositivo de parada mecánica de alimentación automática de cuatro estaciones en la dirección longitudinal de la máquina. La longitud longitudinal de la pieza de trabajo puede ajustarse ajustando la posición longitudinal de la leva en la barra de tope para realizar el dimensionamiento longitudinal de la pieza.
6. El contrapunto está equipado con un dispositivo de cambio para satisfacer las necesidades de perforación y escariado.
7. El diseño del sistema de lubricación del torno es razonable y confiable. La caja frontal, la caja de alimentación y la caja de deslizamiento están lubricadas por pulverización en el cuerpo, y la bomba de línea y la bomba de émbolo se agregan para lubricar automáticamente las piezas especiales.
Piezas de torno
(1) La caja de cambios se utiliza para cambiar la velocidad del husillo. Compuesto principalmente por eje de transmisión y engranaje de transmisión. Al manipular la caja de cambios y la manija de cambio en el exterior del cabezal para cambiar la posición del engranaje o embrague, el husillo puede alcanzar 12 velocidades diferentes. La inversión del husillo se logra mediante la inversión del motor.
(2) Caja del husillo El cabezal se usa para sostener el husillo y hacer que gire a varias velocidades; el eje es hueco para facilitar el paso de piezas largas; la punta del husillo se puede utilizar para montar la punta o el extremo delantero del husillo Instale el mandril y el disco en la superficie cónica para sujetar la pieza de trabajo.
(3) La caja de la rueda colgante se utiliza para hacer coincidir los engranajes con diferentes números de dientes para obtener diferentes velocidades de avance. Utilizado principalmente para tornear diferentes tipos de hilos.
(4) Caja de alimentación La caja de alimentación se utiliza para cambiar la velocidad de alimentación. El movimiento del eje principal en la caja de alimentación a través de la caja de la rueda colgante, al cambiar la posición de engrane del engranaje deslizante en la caja de alimentación al mover la palanca de cambios, puede lograr diferentes velocidades de la barra pulida o la barra de tornillo.
(5) Caja de deslizamiento La caja de deslizamiento se utiliza para cambiar la rotación de la barra de luz y el tornillo al movimiento de avance automático del portaherramientas. La barra de luz se usa para torneado general y el tornillo solo se usa para roscar. Hay un mecanismo de interbloqueo en la caja de diapositivas para que los dos no se puedan usar al mismo tiempo.
(6) Portaherramientas El portaherramientas se utiliza para sujetar la herramienta giratoria y hacer que se mueva de forma longitudinal, lateral o oblicua. Consta de las siguientes partes:
1) Sillín de cama. Está conectado a la caja deslizante y se puede mover longitudinalmente a lo largo del riel de la cama con un riel lateral en ella.
2) Patineta mediana. Se puede mover lateralmente a lo largo de las guías en la silla.
3) Placa giratoria. Se sujeta con la placa deslizante central con tornillos, y el tornillo se puede aflojar en cualquier ángulo en el plano horizontal.
4) Patineta pequeña. Se puede mover a lo largo del riel guía sobre el plato giratorio por una corta distancia; cuando la plataforma giratoria se desvía en un cierto ángulo, la pequeña corredera puede alimentarse oblicuamente para el cono del automóvil.
5) Portacuchillas cuadrada Se fija en el monopatín pequeño y puede sujetar cuatro herramientas de giro al mismo tiempo; cuando se suelta el asa de bloqueo, el portaherramientas cuadrado se puede girar para reemplazar la herramienta de giro requerida en la posición de trabajo.
1-Top Manija de bloqueo de 2 mangas 3 Mangas de 3 puntas 4 Tornillos 5 Tuercas Manija de bloqueo de 6 colas 7 Rueda manual Asiento de 8 colas 9 bases
7) Contrapunto El contrapunto se usa para montar la punta trasera para soportar la pieza de trabajo, o para instalar un taladro, escariador y otras herramientas para el mecanizado de orificios. Se compone principalmente de una manga, un cuerpo de contrapunto, una base y similares. Al girar el volante, el manguito se puede ajustar a una cierta distancia, y el contrapunto se puede mover a lo largo del riel de la cama a la posición deseada para cumplir con los requisitos de diferentes maquinados de piezas.
8) La cama de la cama se fija en la pata de la cama, que es el soporte básico del torno. La función de la cama es soportar los componentes principales y mantener sus posiciones relativas exactas durante la operación.
9) Tornillo El tornillo de avance puede accionar el carro grande para un movimiento longitudinal y se usa para girar la rosca. El tornillo de avance es una de las principales piezas de precisión en el torno, y generalmente no es alimentado automáticamente por el tornillo de avance para mantener la precisión del tornillo de avance por un largo tiempo.
10) Barra de luz La barra de luz se usa para transmitir movimiento durante la alimentación motorizada. El movimiento de la caja de alimentación se puede transmitir a la caja deslizante a través de la barra de luz, de modo que el portaherramientas se puede alimentar de forma longitudinal o lateral.
11) Joystick El joystick es el mecanismo de control del torno. Hay un asa en el extremo izquierdo del joystick y en el lado derecho de la plataforma. El operador puede manipular fácilmente el mango para controlar el husillo del husillo para que gire hacia adelante, retroceda o se detenga.
Dispositivo de frenado
La función principal del dispositivo de freno del torno horizontal CNC es que el proceso de estacionamiento del torno, que se utiliza para superar la inercia rotacional de cada parte móvil en el cabezal, controle el eje para que deje de girar rápidamente para acortar el tiempo auxiliar y, por lo tanto, Instale el freno en el torno horizontal.
El torno horizontal CNC utiliza un freno de banda de freno, que se compone principalmente de una rueda de freno, una banda de freno y una palanca. La rueda de freno en el dispositivo de freno es un disco de acero conectado con la ranura del eje. La banda de freno de acero y el lado interior se fijan con una capa de asbesto de malla de acero para mejorar el coeficiente de fricción. Un extremo está vinculado con el cuerpo de la caja de husillo, y el otro extremo está vinculado con el cuerpo de la caja de husillo. Un extremo se fija en el extremo superior de la palanca, y la banda de freno del torno horizontal se puede ajustar para que sea elástica, y la espiral que conecta la banda de freno y la caja del eje principal se puede ajustar y colocar directamente. Cuando el torno horizontal del CNC se ajusta correctamente, la banda de freno se puede aflojar cuando el eje gira, pero cuando se suelta el embrague, cuando el torno horizontal está estacionado, la banda de freno sujeta la rueda de freno para realizar el eje. Deténgase rápidamente y llegue a los frenos.
